Уплотнители кольцевых пространств LS TEK

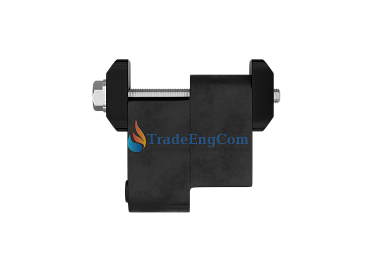

Уплотнитель кольцевого пространства LS TEK состоит из радиально расширяющихся герметизирующих элементов из полимерного материала, прижимных пластин из полимерного композитного материала и метизов из оцинкованной или нержавеющей стали.
Область применения:
в местах прохождения коммуникаций через гильзы, футляры, отверстия в строительных конструкциях, фундаментах, стенах, резервуарах, различных технологических ёмкостях с целью обеспечения герметичного заполнения зазора для защиты строительных конструкций от проникновения или протечки воды, газа, нефтепродуктов и прочих технологических жидкостей.
Назначение:
Область применения:
в местах прохождения коммуникаций через гильзы, футляры, отверстия в строительных конструкциях, фундаментах, стенах, резервуарах, различных технологических ёмкостях с целью обеспечения герметичного заполнения зазора для защиты строительных конструкций от проникновения или протечки воды, газа, нефтепродуктов и прочих технологических жидкостей.
Назначение:
- для анодной или протекторной защиты трубопроводов;
- для гашения вибраций трубопровода и устранения шума;
- для обеспечения стерильности помещений;
- для предотвращения утечки жидкости, газа и дыма;
- могут использоваться для прохода кабелей.
Описание и характеристики
Описание:
ТУ 22.19.73-003-09714994-2018
| Тип уплотнителя |
Размер для уплотнителя |
Длина | Высота | Ширина | Размер болтов |
| W, мм | L, мм | G, мм | S, мм | типовое исполнение | |
| LS-1 | 25-31 | 30 | 13 | 44 | M6x80 |
| LS-2 | 32-39 | 35 | 16 | 44 | M6x80 |
| LS-3 | 40-50 | 40 | 20 | 64 | M6x90 |
| LS-4 | 51-61 | 48 | 25 | 80 | M10x120 |
| LS-5 | 62-75 | 56 | 31 | 80 | M10x100 |
| LS-6 | 76-91 | 68 | 38 | 80 | M10x100 |
| LS-7 | 92-111 | 82 | 46 | 80 | M10x100 |
| LS-8 | 112-131 | 99 | 56 | 100 | M12x100 |
| LS-9 | 132-155 | 104 | 66 | 100 | M12x100 |
| LS-10 | 156-179 | 104 | 78 | 100 | M12x120 |
| LS-11 | 180-206 | 114 | 90 | 100 | M12x120 |
Алгоритм подбора уплотнителя кольцевого пространства LS TEK
Пример: прокладываем рабочую трубу наружным диаметром d=315мм в футляр (гильзу) внутренним диаметром D=400мм.
|
1. Вычислим размер для уплотнения W по формуле (он равен разнице внутреннего диаметра гильзы и наружного диаметра трубы): W = D-d W = 400-315 = 85 мм |
2. Выберем подходящий тип уплотнителя A в соответствии с полученным значением W из таблицы: Для W = 85 мм подойдет тип уплотнителя A = LS-6 |
|
3. Вычислим длину окружности уплотнителя Д окр. по формуле: Д окр. = (D+d)/2*3,14 (400+315)/2*3,14 = 1122,55 |
4. Вычислим количество герметизирующих элементов В по формуле (для этого разделим длину окружности уплотнителя на длину элемента L из таблицы) В = Д окр. / L 1122,55/68 = 16,508 шт. |
|
5. Округлим получившееся количество элементов до целого числа в большую сторону 16,508 = 17 шт. |
6. Сформируем наименование для заказа Уплотнитель кольцевого пространства LS-А/В (dхD) TEK Уплотнитель кольцевого пространства LS-6/17(315х400) TEK |
Структурная схема обозначения уплотнителя кольцевого пространства:
Уплотнитель кольцевого пространства LS-А/В (dхD) TEKгде: А – тип уплотнителя; В – количество герметизирующих элементов; d – наружный диаметр рабочей трубы; D – внутренний диаметр гильзы (отверстия).
Уплотнитель кольцевого пространства LS-11/37 (1220х1400) TEK
Технические характеристики:
| Диаметр рабочей трубы | от 45 мм и выше |
| Пространство для уплотнения | 26 - 206 мм |
| Диапазон рабочих температур | от -50 до +90 °С |
| Герметичность для давления | до 5,0 бар |
| Комплектность | герметизирующие элементы, прижимные пластины, метизы |
| Срок эксплуатации | до 30 лет |
| Устойчивость к средам | питьевая вода, масла, газы, химически активные среды |
